拆解 Switch 2 主機用了哪些晶片？

唬哥選黑馬 · 2025-06-30T08:16:46Z

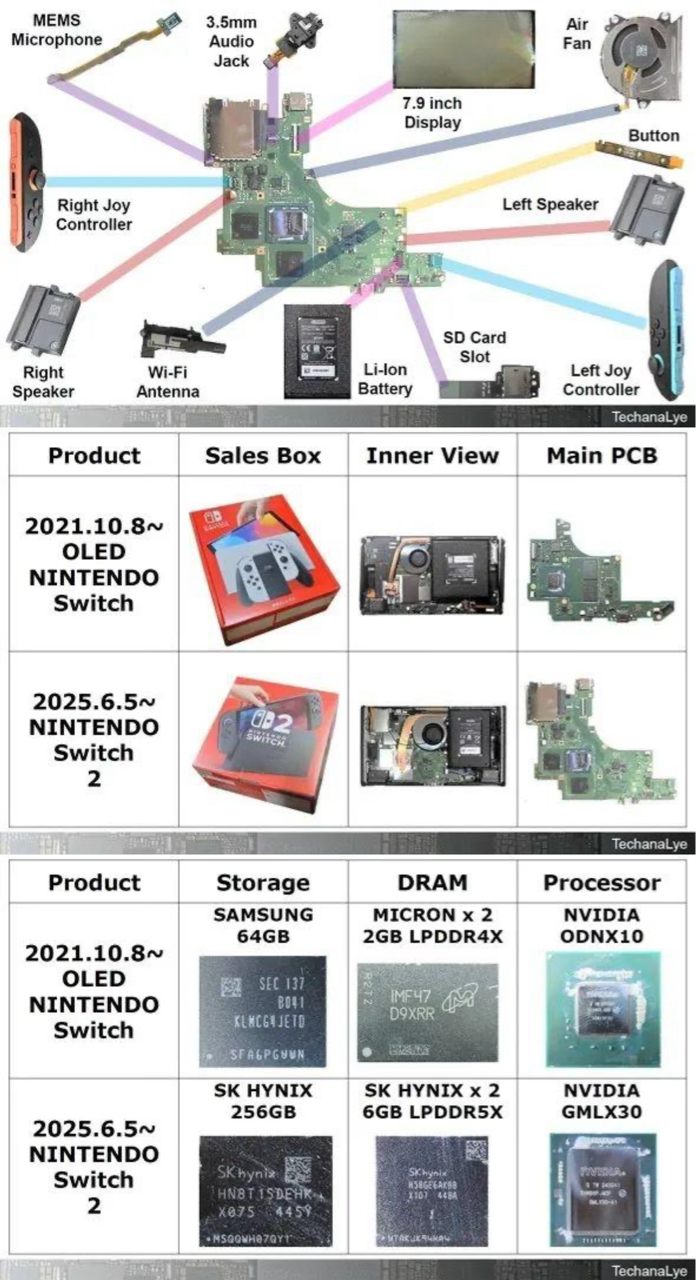

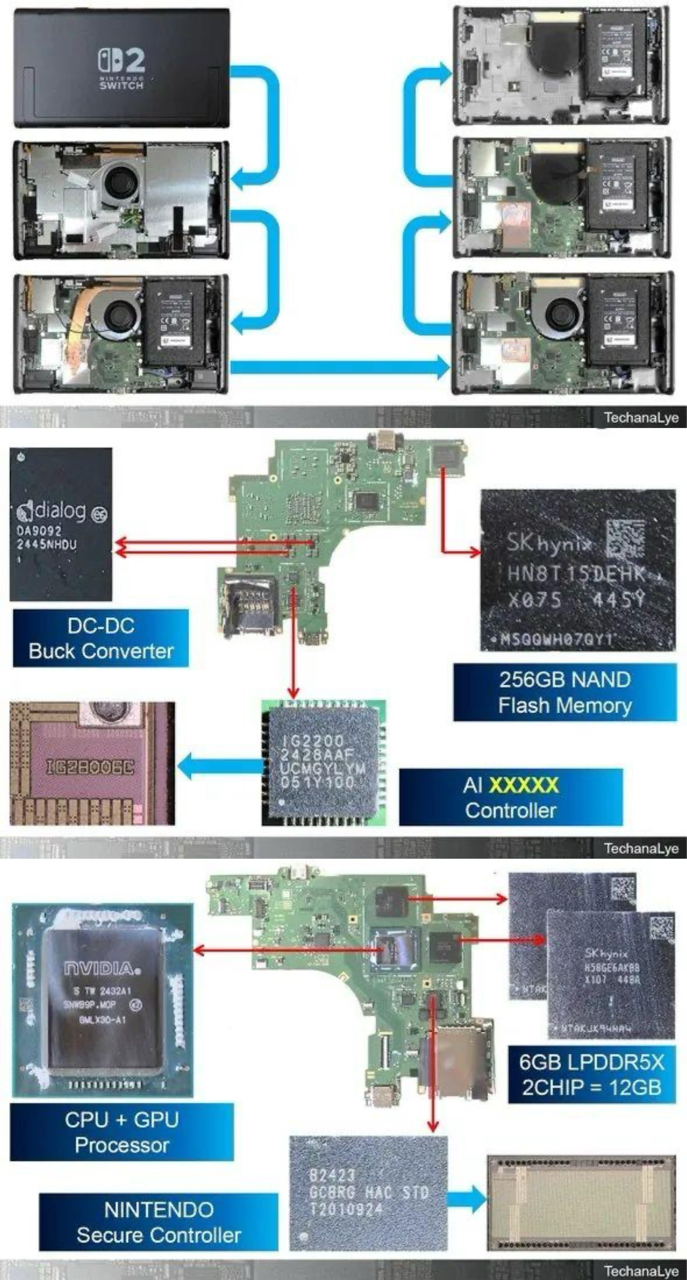

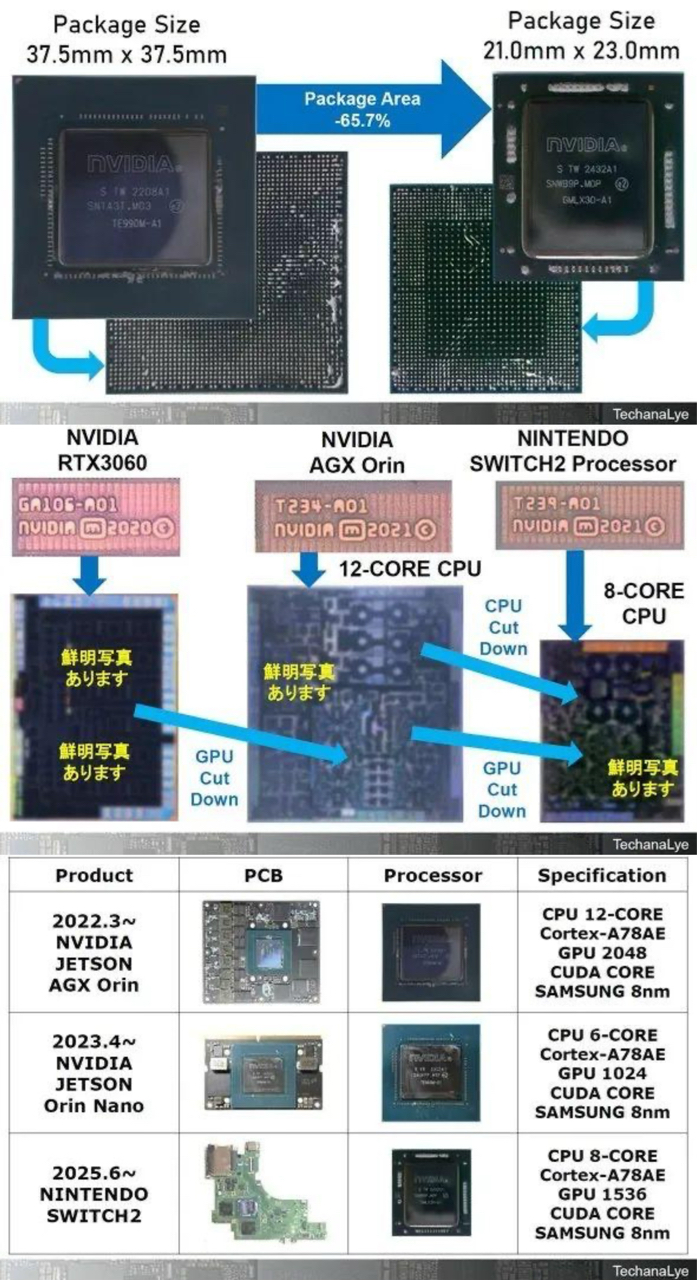

（一）“Switch 2”拆解圖1展示了Switch 2的拆解圖。 Joy控制器和充電座也被拆開了，但這份報告僅涵蓋了主機。拆卸相對容易。與智慧型手機不同，它幾乎沒有使用黏合劑固定，僅用兩種螺絲密封。從圖1的左上方開始，依序拆下後蓋、內部金屬屏蔽罩、散熱器、冷卻風扇和電路板。 Joy控制器連接線、揚聲器連接線和麥克風連接線也都用雙面膠帶粘貼，因此可以輕鬆拆卸。拆卸難度比其他產品低（相反，可製造性較高），電池和顯示器也可以更換。（二）主機板上有哪些晶片？圖2展示了Switch 2主機板的背面（與處理器面相反的一面）。雖然我們不會詳細介紹，但Switch 2的主機板總共配備了21個功能性半導體。在這21個半導體中，有3個來自日本製造商，9個來自美國，4個來自中國台灣。如果算上風扇的馬達驅動IC，中國台灣製造的晶片數量會更多。主機板背面配備了256GB（千兆位元組）的儲存記憶體（上一代為64GB），瑞薩電子的電源IC，以及（雖然我們不會詳細介紹）AI晶片（已拆解分析）和音訊晶片。（三）顯示了主機板的處理器側。主處理器、兩個 DRAM、一個安全晶片、一個 6 軸運動感測器和介面晶片排列在右上方。處理器上印有 NVIDIA 公司商標和型號名稱「GMLX30-A1」。 DRAM 是兩塊 SK海力士的 6GB LPDDR5X 內存，總計 12GB（上一代型號共 4GB LPDDR4X）。記憶體是上一代型號的四倍，DRAM 容量是上一代型號的三倍。（四）顯示了Switch 2電路板的連接。它採用集中控制結構，主機板位於中心。電路板的四面都有端子，分別連接到音訊系統、電源系統、顯示器等。（五）該結構是筆記型電腦的演變，而不是智慧型手機。從我每年拆解和分析數十台智慧型手機和PC（筆記型電腦、桌上型電腦、迷你PC）的經驗來看，Switch 2雖然是一款行動設備，但它並非智慧型手機的升級版，而是擁有類似便攜式PC的結構。它的結構與華碩發布的便攜式遊戲PC“ROG Ally”類似。事實上，Switch 2配備了許多PC常見的晶片，例如台灣REALTEK和GENESYS的USB介面晶片（這些晶片通常用於PC），以及美國Analog Devices和Texas Instruments的其他晶片。與智慧型手機共享的晶片只有運動感應器和內存。處理器從第一代開始就是NVIDIA的。表1是2021年發售的Nintendo Switch（OLED機型）與2025年發售的Switch 2的比較。 Switch產品線自2017年發售以來，不斷擴充，2019年推出了集成搖桿的Switch Lite，並推出了Nintendo Switch（OLED機型），但從初代到OLED機型，其基本內部結構只發生了微小的變化。（六）如上所述，Switch 2 的記憶體容量增加了 3 到 4 倍，並配備了全新的處理器，從而顯著提升了效能。雖然在表 1 中它們看起來尺寸相同，但 Switch 2 的機身和主機板尺寸都大了一號。關於機身尺寸的對比資訊有很多，請仔細查看。表2列出了任天堂Switch（OLED型號）和Switch 2的主要晶片，包括上述晶片。處理器自第一代起就一直由NVIDIA提供。 Switch最初搭載的是基於NVIDIA“Tegra X1”的20nm“ODNX02”產品，而Switch Lite則換用了“ODNX10”，其功能相同，但製程製程縮小至16nm。採用16nm製程後，矽片面積減少了18.4%，從而增加了單片晶圓上可獲得的晶片數量。（七）為NVIDIA 2022年發布的「NVIDIA Jetson AGX Orin」搭載的「TE990M-A1」處理器和Switch 2搭載的「GMLX30-A1」處理器的包裝。（八）總而言之，Switch 2 處理器 GMLX30-A1 是 AGX Orin TE990M-A1 的精簡版。透過精簡功能，可以減少端子數量，從而縮小封裝尺寸。封裝面積只有 AGX Orin 的三分之一。如果它的尺寸與 AGX Orin 相同，則無法安裝在目前的主機板上。初代 Switch 使用的 ODNX02 晶片同樣有 960 個引腳，而基礎版 Tegra X1 晶片則有 1232 個引腳。任天堂並非簡單地沿用相同的晶片，而是從第一代開始就盡可能地精簡晶片，最大限度地利用了這些晶片。看來 Switch 2 也基於 Orin 晶片，透過 GMLX30-A1 實現了最佳配置。 Orin Nano 未充分利用的處理器展示了 NVIDIA 安培架構 GPU、Orin 和 Switch 2 處理器之間的關係。 NVIDIA 安培架構的 RTX 3000 系列均由三星電子採用 8nm 製程製造。 RTX 3000 是內建 RT 核心、不含 CPU 的 GPU 晶片。晶片的發布年份為 2020 年。 Orin 減少了 RTX 3000 的 GPU 核心數量（比 RTX3060 減少了約 40%），並增加了 12 個 ArmCortex-A78 CPU 核心、一個相機 ISP（影像訊號處理器）、一個 MIPI 介面等，設計於 2021 年，並於 2022 年上市）、一個 MIPI 介面等，設計於 2021 年，並於 2022 年上市的一半，但它使用與 Orin 相同的晶片）。（九）Switch 2 的 GMLX30-A1 擁有 8 個 CPU 核心（而非 Orin 的 12 個），GPU 核心數量減少了 25%，DRAM 介面數量也減少了一半。 Switch 2 的矽片名稱為“T239-A01”，矽片年份為 2021 年。據透露，它與 AGX Orin 同期開發。雖然將“T234”命名為 Orin，將“T239”命名為 Orin Nano 是理所當然的，但 Orin Nano 使用的 T234 晶片與 Orin 相同。 Switch 2 中使用的 T239 很可能並未在 Orin Nano 中使用，而是在某種意義上被保留下來並應用於 Switch 2。雖然其性能略遜於尖端技術，但值得注意的是，它能夠採用比尖端技術更便宜的 8nm 製程製造。表 3列出了 NVIDIA Orin、Orin Nano 和 Switch 2 處理器及其主機板。 Orin Nano 和 Switch 2 處理器之間的關係背後可能有很多故事，它們在出售時晶片上一半的功能是關閉的，想像一下這些故事會很有趣（雖然我不會在這裡寫出來）。
