專有名詞學習EP2(股癌596)

Richard價值視界 · 2025-09-30T08:17:52Z

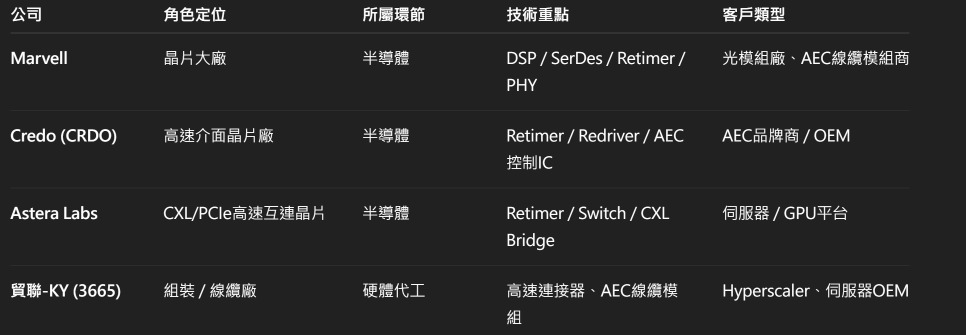

學習產業面ing 對我來說股癌講市場的部分，或是晨星的文章，都是很好學習的對象這陣子聽股癌時提到貿聯，credo，astera labs的共同點：AEC 瞬間霧煞煞，AEC是什麼？另外也有講到Marvell的DSP DSP又是什麼？於是開始和AI對話，請他教學以下為最後整理的統整，如果有誤也歡迎指出，一起學習。 ------ AEC 是什麼？在這類高速線材 / 高頻互連的語境下，AEC 指的是 Active Electrical Cable（有源電氣線纜）。為什麼需要 AEC？在高速資料中心 / AI 應用中，設備之間的資料傳輸速率非常高（100G、200G、400G以上）。用一般的被動銅纜（DAC, Direct Attach Cable）隨著距離變長、頻率變高，訊號會嚴重衰減、失真、抖動、訊號完整性變壞。AEC 的出現，就是為了在比較長（但仍屬短／中距離）線材中維持高品質傳輸。 AEC 的技術原理與特性以下是 AEC 與其他線材技術（如 DAC、ACC）比較，以及 AEC 的特有點： 1. DAC（Direct Attach Cable）：被動銅纜，不含主動訊號處理電路，適合短距離，簡單、成本低、無需額外電源或主動元件。 2. ACC（Active Copper Cable / 有源銅纜）：在電纜某端（通常是接收端）放入 redriver（訊號放大／等化器）來補償衰減，使距離稍微拉長。 3. AEC（Active Electrical Cable）：在電纜兩端放入更進階的電路（如 re-timer、重定時／再生器、均衡器、前向糾錯 FEC 等）來處理整條信號，包括重整、復原、時鐘數據恢復等，以改善信號品質、降低誤碼率，使得在更長距離仍能有較好性能。 AEC特點： 1. 可以延長銅線傳輸有效距離（依速率與實作不同，可能從幾公尺到 5–7 公尺或更多） 2. 有訊號補償與重定時能力，以維持高訊號完整性（降低抖動、重建時鐘、降低錯誤率） 3. 相比光纖／AOC（Active Optical Cable，有源光纜）成本較低、功耗較低、安裝複雜度與維護較簡單。那DSP是什麼？ DSP（Digital Signal Processor）的中文是「數位訊號處理晶片」，簡單說就是一種「專門處理類比訊號轉成數位訊號後的數學運算」晶片。主要用途：在高速通訊中（像是光模組、AEC、SerDes、PCIe、CXL 等），訊號在傳輸過程中會：因為距離造成衰減、雜訊、抖動（Jitter）；因為介面太高速而失真；尤其在56G / 112G / 224G PAM4 等高速環境下，誤碼率極高。 \ud83d\udca1 DSP 就是用來做「訊號補償與重建」的晶片：它會在接收端重新「等化（Equalization）」、「重定時（Re-timing）」、「重建時脈（Clock Recovery）」，確保資料正確被辨識出來。那DSP跟AEC還有Retimer的關聯是什麼？ AEC（Active Electrical Cable）線纜中在「AEC 有源電氣線纜」裡，DSP 也扮演關鍵角色。 AEC 要在銅線中傳輸高速信號（像是 100G x 4 lanes），每一邊都需要用 DSP 晶片來進行：訊號放大、均衡、重定時；消除 ISI（符際干擾）；降低 BER（Bit Error Rate）。所以像 Credo 也做類似的產品（Retimer/Redriver），但 Marvell 的 DSP 更高階，支援更長距離、更高速率（112G PAM4 up to 224G PAM4）。與 Retimer 的關係： Retimer（重定時器）主要是做數據再生； DSP 則包含更完整的類比+數位信號處理架構，能處理 PAM4、FEC、均衡等；所以在 AEC 或 AOC 裡，DSP 是比 Retimer 更高階、功能更完整的版本。理解到這邊，對於AEC線纜以及DSP算是有初步的理解最後附上幾個大廠的相關對比表
